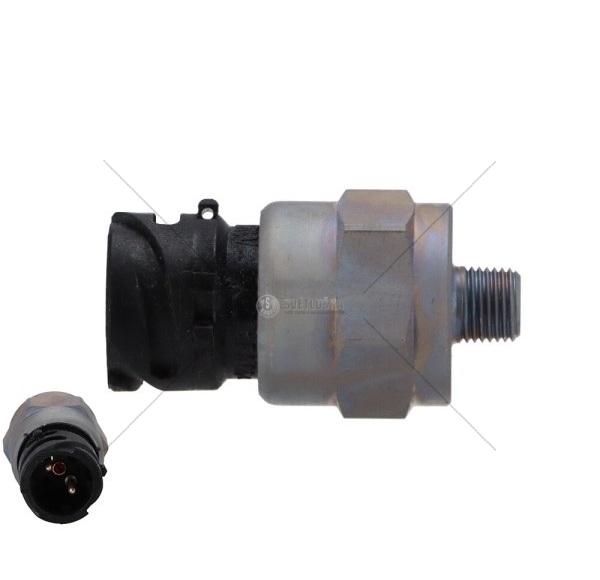

Snímač tlaku oleje MAN ZF 0501210910

  • Kategorie: Čidla
  • Výrobce:ZF
  • Model:Výchozí
  • Katalogový kód:0501210910
  • V nabídce od:30.09.2020
  • Dostupnost:skladem
? Zboží dostanu nejdříve:
Přepravní služba po ČR do 30kg pondělí 2.6.2025
Přepravní služba po ČR do 50kg pondělí 2.6.2025
Přepravní služba po ČR nad 50kg úterý 3.6.2025
Přepravní služba po SK do 10kg úterý 3.6.2025
Zásilkovna do 5kg po ČR pondělí 2.6.2025
Zásilkovna do 5kg po SK úterý 3.6.2025
Osobní odběr na prodejně pátek 30.5.2025
  • Vaše cena: 2 338,80  / ks
  •  2 830,00  s DPH
  • 95,85  / 115,98  s DPH
+ - ks

Snímač tlaku oleje MAN ZF 0501210910 je vysoce přesný elektronický komponent speciálně navržený pro monitorování tlaku oleje v převodových a hydraulických systémech vozidel MAN vybavených převodovkami ZF. Tento kvalitní díl představuje klíčovou součást diagnostického a regulačního systému, která zajišťuje přesné a spolehlivé měření tlaku oleje za všech provozních podmínek. Díky robustní konstrukci umožňuje efektivní kontrolu tlakových poměrů v převodovce, čímž přispívá k optimálnímu výkonu, prodloužení životnosti a prevenci poškození převodového systému.

Technické parametry:

  • Označení dílu: 0501210910
  • Výrobce: ZF Friedrichshafen AG
  • Alternativní označení: 501 210 910, 5012109100
  • OEM číslo MAN: 81.27421-0149, 81274210149
  • Typ: Piezorezistivní snímač tlaku
  • Materiál těla: Nerezová ocel s integrovanými elektronickými komponenty
  • Měřicí rozsah: 0-25 bar (0-2.5 MPa)
  • Přesnost měření: ±1% z celkového rozsahu
  • Provozní napětí: 12V/24V DC
  • Výstupní signál: Analogový (0.5-4.5V) nebo digitální (dle aplikace)
  • Elektrické připojení: 3-pinový konektor s vysokoteplotní izolací
  • Připojení k systému: Závit M16x1.5 nebo M18x1.5 (dle aplikace)
  • Stupeň krytí: IP67 (ochrana proti prachu a dočasnému ponoření do vody)
  • Provozní teplota: -40°C až +125°C
  • Délka snímací části: Přibližně 50-60 mm
  • Hmotnost: Přibližně 65 g
  • Odolnost proti vibracím: Dle normy ISO 16750-3
  • Odolnost proti tlakovým špičkám: Do 40 bar

Kompatibilita s převodovkami a vozidly:

  • Automatické převodovky ZF řady 5HP instalované ve vozidlech MAN
  • Automatické převodovky ZF řady 6HP instalované ve vozidlech MAN
  • Automatizované převodovky ZF AS Tronic instalované ve vozidlech MAN
  • Automatické převodovky ZF EcoLife instalované ve vozidlech MAN
  • Nákladní vozidla MAN TGA s převodovkami ZF
  • Nákladní vozidla MAN TGX s převodovkami ZF
  • Nákladní vozidla MAN TGS s převodovkami ZF
  • Nákladní vozidla MAN TGL s převodovkami ZF
  • Nákladní vozidla MAN TGM s převodovkami ZF
  • Autobusy MAN Lion's City s převodovkami ZF
  • Autobusy MAN Lion's Coach s převodovkami ZF
  • Autobusy MAN Lion's Regio s převodovkami ZF
  • Speciální vozidla MAN s převodovkami ZF
  • Stavební stroje MAN s převodovkami ZF
  • Těžká užitková vozidla MAN s hydraulickými systémy ZF

Vlastnosti a výhody:

  • Vysoká přesnost měření tlaku oleje v převodovém systému
  • Spolehlivá funkce i při extrémních teplotních výkyvech
  • Odolnost proti vibracím a mechanickému namáhání typickému pro těžká vozidla
  • Dlouhá životnost i při vystavení agresivním médiím (převodové oleje)
  • Optimalizovaný design pro snadnou montáž a servis
  • Rychlá odezva na změny tlaku v převodovém systému
  • Přesné údaje pro řídicí jednotku převodovky
  • Přispívá k optimálnímu řazení a výkonu převodovky
  • Pomáhá předcházet poškození převodovky při nízkém tlaku oleje
  • Umožňuje adaptivní řízení převodovky podle tlakových podmínek
  • Zabraňuje poškození převodovky včasnou detekcí problémů s tlakem oleje
  • Originální díl ZF zajišťující 100% kompatibilitu s vozidly MAN
  • Speciálně kalibrovaný pro požadavky převodových systémů MAN ZF
  • Zvýšená odolnost proti korozi a mechanickému poškození

Montážní pokyny:

  • Montáž by měla být prováděna kvalifikovaným technikem
  • Před zahájením montáže odpojte záporný pól baterie
  • Zajistěte, aby převodovka byla vychladlá a vozidlo bezpečně zajištěno
  • Lokalizujte původní snímač tlaku oleje na převodovce (obvykle na bloku převodovky nebo hydraulickém modulu)
  • Připravte nádobu na zachycení případného úniku převodového oleje
  • Odpojte elektrický konektor od původního snímače
  • Demontujte původní snímač pomocí vhodného klíče (obvykle 24 mm nebo 27 mm)
  • Zkontrolujte stav těsnění a závitu na převodovce
  • Zkontrolujte, zda nový snímač má stejný typ závitu jako původní
  • Aplikujte malé množství převodového oleje na těsnění nového snímače
  • Našroubujte nový snímač 0501210910 do montážního otvoru
  • Utáhněte snímač předepsaným momentem (obvykle 25-30 Nm)
  • Připojte elektrický konektor a zajistěte jeho správné usazení
  • Připojte baterii vozidla
  • Zkontrolujte hladinu převodového oleje a v případě potřeby doplňte
  • Nastartujte motor a nechte jej běžet na volnoběh
  • Zkontrolujte těsnost spojů
  • Proveďte diagnostiku a vymažte případné chybové kódy
  • Proveďte zkušební jízdu pro ověření správné funkce převodovky

Údržba:

  • Pravidelně kontrolujte správnou funkci převodovky
  • Udržujte elektrický konektor snímače čistý a suchý
  • Při servisních prohlídkách nechte zkontrolovat funkčnost snímače
  • Sledujte případná varování o problémech s tlakem oleje v převodovce
  • Dodržujte intervaly výměny převodového oleje předepsané výrobcem MAN
  • Kontrolujte, zda nedochází k úniku oleje v oblasti snímače
  • V případě problémů s řazením nebo nestandardním chováním převodovky nechte zkontrolovat snímač tlaku oleje
  • Při diagnostice převodovky věnujte pozornost i hodnotám tlaku oleje
  • Při výměně převodového oleje zvažte i preventivní výměnu snímače tlaku
  • Uchovávejte záznamy o servisních úkonech a diagnostických hodnotách
  • Při provozu v náročných podmínkách (vysoké teploty, těžký provoz) zkraťte intervaly kontrol
  • Používejte pouze oleje schválené pro převodovky MAN ZF

Příznaky poruchy snímače tlaku oleje:

  • Nestabilní nebo trhavé řazení převodovky
  • Zpožděné řazení nebo řazení při nesprávných otáčkách
  • Rozsvícení kontrolky převodovky na přístrojové desce
  • Přechod převodovky do nouzového režimu
  • Chybové kódy související s tlakem oleje při diagnostice
  • Zvýšená spotřeba paliva
  • Přehřívání převodovky při běžném provozu
  • Nesprávné zobrazení tlaku oleje v diagnostickém zařízení
  • Únik převodového oleje v oblasti snímače
  • Neobvyklé zvuky z převodovky při řazení
  • Zhoršený výkon vozidla
  • Nepravidelné chování převodovky v závislosti na zatížení
  • Problémy se startováním nebo zhasínáním motoru
  • Kolísání tlaku oleje při konstantních otáčkách
