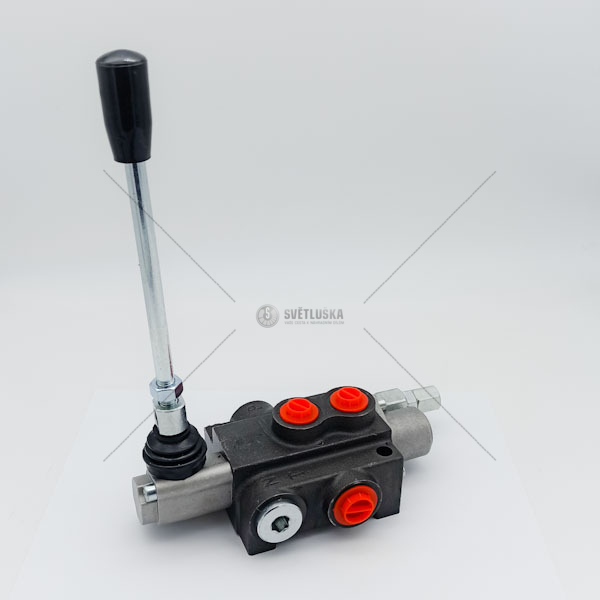

Rozvaděč hydrauliky 1-sekční Multicar M25

Informace o produktu

Jednosekční rozvaděč hydrauliky pro Multicar M25 je klíčovou součástí hydraulického systému, která umožňuje přesné a bezpečné ovládání pracovních nástrojů na tomto specifickém vozidle. Tento hydraulický rozvaděč je navržen pro univerzální použití a slouží k řízení toku pracovní kapaliny směrem k dvoučinným hydraulickým válcům nebo nízkootáčkovým rotačním hydromotorům. Díky své konstrukci s jednou sekcí zajišťuje spolehlivou funkci při maximálním provozním tlaku 300 bar a průtoku až 40 litrů za minutu, což odpovídá běžným požadavkům na těžkou techniku jako je Multicar M25. Vstupní strana P obsahuje zabudovaný zpětný ventil, který chrání hydraulické čerpadlo před nežádoucími tlakovými rázy, což prodlužuje životnost celého systému. Rozvaděč je vybaven seřiditelným pojišťovacím ventilem, který umožňuje nastavení bezpečnostního limitu tlaku podle konkrétních potřeb aplikace. V neutrální poloze je zajištěn volný průtok z vstupu P do zpátečky T, zatímco výstupy A a B jsou uzavřeny, což zabraňuje nechtěnému pohybu pracovních orgánů při nečinnosti. Pro připojení jsou použity standardní závity: vstup a zpátečka (P, T) mají rozměr G 1/2' (DN 12 mm) a výstupy ke spotřebičům (A, B) jsou osazeny závitem G 3/8' (DN 10 mm). Tento autodíl lze ovládat mechanicky pomocí lanovodu nebo pneumaticky stlačeným vzduchem, což nabízí flexibilitu při instalaci do různých typů nadstavby. Je důležité před montáží ověřit kompatibilitu s vaším konkrétním vozidlem Multicar M25 a zkontrolovat, zda odpovídá původnímu OEM kódu nebo technickým parametrům vašeho hydraulického okruhu. Správná instalace a seřízení tlakového ventilu jsou nezbytné pro bezpečný chod hydrauliky. Tento náhradní díl je vhodný pro náhradu opotřebovaných nebo poškozených rozvaděčů, které již nedrží tlak nebo nereagují na ovládání. Při výběru vždy dbávejte na správné označení dílu a technické parametry, abyste zajistili bezproblémovou funkci hydraulického systému vašeho vozidla.

Technicke specifikace

• Průtok: 40 l/min
• Maximální provozní tlak: 300 bar
• Typ sekce: Jednosekční, dvoučinný
• Závit vstup P, T: G 1/2' (DN 12 mm)
• Závit výstup A, B: G 3/8' (DN 10 mm)
• Ovládání: Mechanické (lanovod) nebo pneumatické
• Funkce v neutrální poloze: Volný průtok P-T, A-B uzavřeny
• Zabudovaný zpětný ventil ve vstupu P
• Seřiditelný pojišťovací ventil

Vlastnosti a vyhody

• Zabudovaný zpětný ventil chrání hydraulické čerpadlo před tlakovými rázy a prodlužuje jeho životnost.
• Seřiditelný pojišťovací ventil umožňuje přesné nastavení bezpečnostního limitu tlaku pro konkrétní aplikaci.
• Univerzální použití pro dvoučinné válce a rotační hydromotory s možností dálkového ovládání.
• Kompatibilita s vozidly Multicar M25 a možnost sériového zapojení pro rozšíření hydraulického systému.
• Standardní rozměry závitů usnadňují montáž a výměnu bez nutnosti speciálních adaptérů.

Poznamky k instalaci

Před instalací zkontrolujte čistotu hydraulické kapaliny a správnost rozměrů závitů na připojovacích místech. Ujistěte se, že je pojišťovací ventil nastaven na hodnotu odpovídající maximálnímu tlaku vašeho systému, nikoliv vyšší. Při montáži dodržujte doporučené momenty utahování pro závity G 1/2' a G 3/8'. Po zapojení proveďte kontrolu těsnosti a funkčnosti ovládání v neutrální i pracovní poloze.
