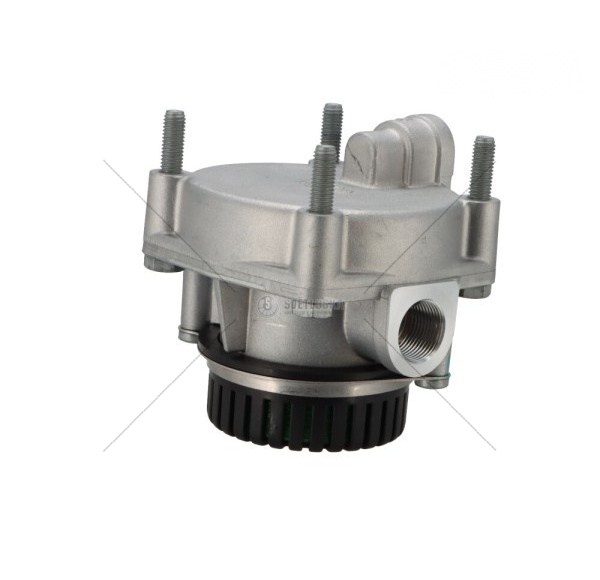

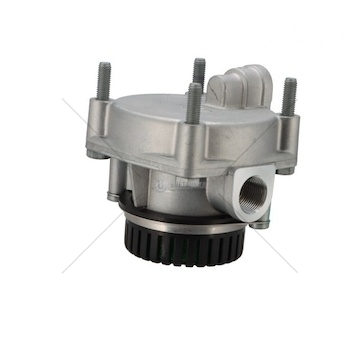

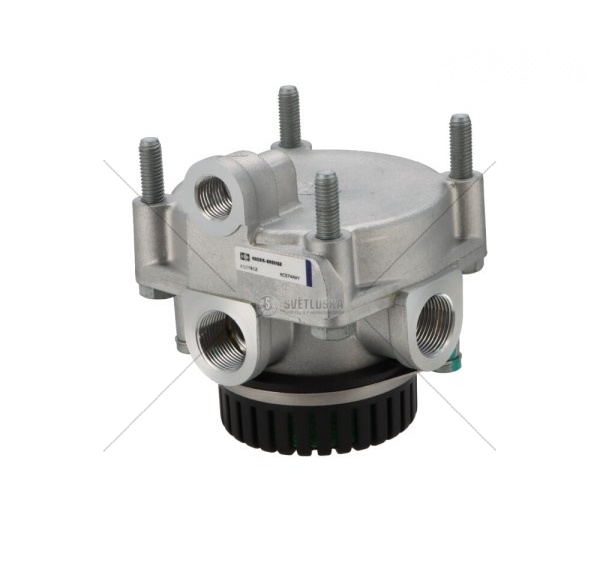

Reléový ventil M22X1,5 s tlumičem Knorr AC574AXY

Informace o produktu

Reléový ventil M22X1,5 s tlumičem Knorr AC574AXY je klíčovou součástí pneumatického systému nákladních vozidel, která zajišťuje rychlé a spolehlivé ovládání brzdových mechanismů. Tento konkrétní typ dílu, označený jako AC574AXY, slouží k přivádění stlačeného vzduchu k brzdovým komorám s minimálním zpožděním, což je pro bezpečnost jízdy zásadní. Díky vestavěnému tlumiči dochází k potlačení nežádoucích zvukových efektů při otevírání a zavírání ventilu, což přispívá k celkovému klidu v provozu a snižuje opotřebení okolních součástí. Ventil je navržen tak, aby pracoval v širokém rozsahu provozních podmínek, přičemž jeho maximální provozní tlak dosahuje 10 barů, což pokrývá běžné požadavky většiny komerčních vozidel. Otevírací tlak je nastaven na hodnotu 0,2 bar, což umožňuje citlivou reakci na tlakové signály z brzdového pedálu a zajišťuje plynulý chod celého brzdového systému. Při montáži je nutné věnovat pozornost rozměrům závitů, které jsou u tohoto modelu specifické. Jedna strana ventilu disponuje závitem M16 x 1,5, zatímco druhá strana využívá větší závit M22 x 1,5. Tato kombinace rozměrů je typická pro určité konfigurace pneumatických rozvodů a je důležité ji při výměně starého dílu přesně dodržet, aby nedošlo k problémům s připojením hadic nebo dalších komponent. Celková hmotnost reléového ventilu je 698 gramů, což je hodnota, kterou je vhodné vzít v úvahu při manipulaci a skladování. Produkt je dodáván s dvouletou zárukou, což svědčí o jeho spolehlivosti a kvalitě výroby. Pro ověření kompatibility je vždy doporučeno porovnat označení AC574AXY s původním dílem ve vozidle nebo konzultovat technickou dokumentaci vozidla. Nesprávná výměna může vést k nefunkčnosti brzdového systému nebo k jeho nevyváženému chodu. Tento reléový ventil je navrhován tak, aby nahradil původní díly v systémech, kde je vyžadována vysoká odolnost vůči vibracím a teplotním výkyvům. Jeho konstrukce umožňuje dlouhou životnost i v náročných provozních podmínkách, jako je časté brzdění v kopcovitém terénu nebo jízda v těžkém provozu. Při výběru náhradního dílu je klíčové dbát na přesné technické parametry, včetně maximálního provozního tlaku a rozměrů závitů, aby byla zajištěna bezpečnost a funkčnost celého vozidla.

Technicke specifikace

• Provozní tlak: do 10 barů
• Otevírací tlak: 0,2 bar
• Rozměr závitu 1: M16 x 1,5
• Rozměr závitu 2: M22 x 1,5
• Hmotnost: 698 g
• Záruka: 2 roky

Vlastnosti a vyhody

• Vestavěný tlumič snižuje hluk při činnosti ventilu a prodlužuje životnost souvisejících komponent
• Rychlá reakce na brzdový signál díky nízkému otevíracímu tlaku 0,2 bar
• Přesné rozměry závitů M16 x 1,5 a M22 x 1,5 zajišťují bezproblémovou montáž do původních rozvodů
• Vysoká odolnost vůči provozním tlakům až do 10 barů
• Dvouletá záruka poskytuje jistotu spolehlivosti a kvality dílu

Poznamky k instalaci

Při instalaci zkontrolujte správnost připojení hadic k závitům M16 x 1,5 a M22 x 1,5. Ujistěte se, že tlakové vedení odpovídá maximálnímu provoznímu tlaku 10 barů. Po montáži proveďte funkční test brzdového systému za statického i dynamického zatížení.
